TFC膜系实例设计步骤（首先以AR膜三层为例介绍）

1．  首选镀膜材料：AL2O3  ZRO2  MGF2

2．  AR膜技术要求：400------700     R〈1

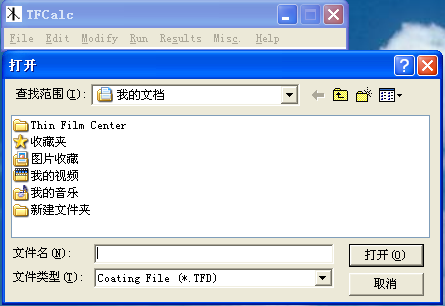

运行TFC软件(如图1)，选择“取消”按钮，如要打开已设计好的膜系文件，可按“打开”来调用文件

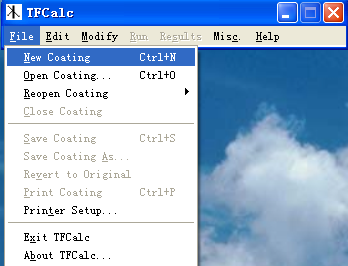

1．  在File菜单中选择New Coating选项（如图2）。

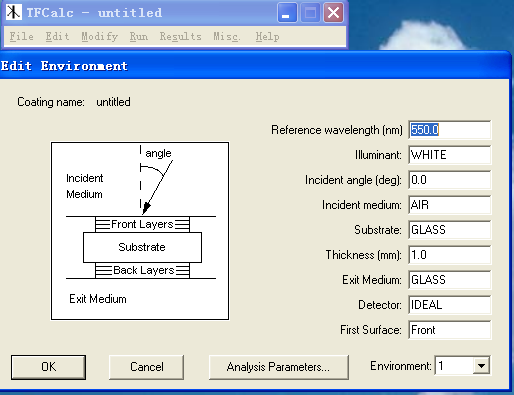

1．  进入环境编辑界面（Edit Environment）如图3

6.在环境编辑界面中，第一项为监控波长（Reference wavelength）,默认设制为550（图3）。如果设计400-700波段的AR的话，就可以用这个设制。如要设计红外波段的话，那就要改大点。设好后，点击Analysis Parameters….项，进入下一个波段的设制界面（Set Analysis Parameters）。（如图4）

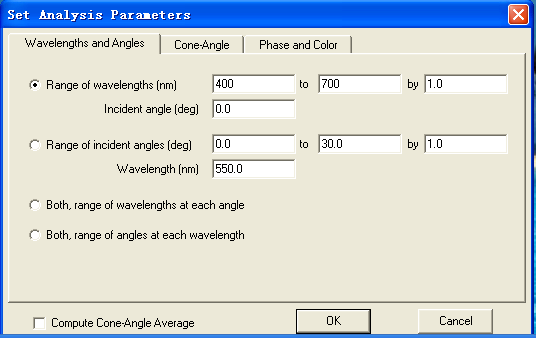

1．  在Set Analysis Parameters界面中选Wavelengths and Angles设计波段范围，在第一个输入框里输入起始波段400，

第二输入框里输入结束波段700，第三个输入框里的为步长，可以不改，其它的不动（如图4）。输入完成后，按

“OK”键确认，返回到如图3的界面，再按“OK”键，进入设计界面（如图5）

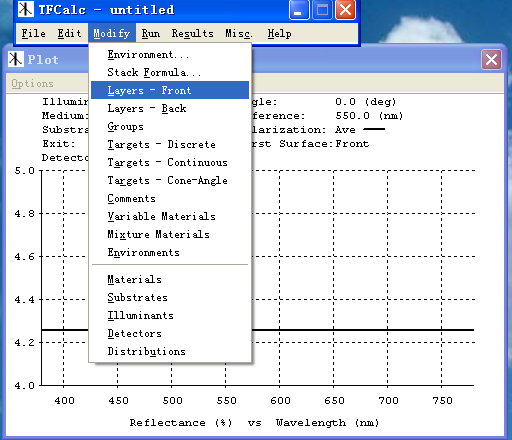

7.在Modify菜单中选Layers—Front(如图6)，然后进入添加膜层。（如图7）

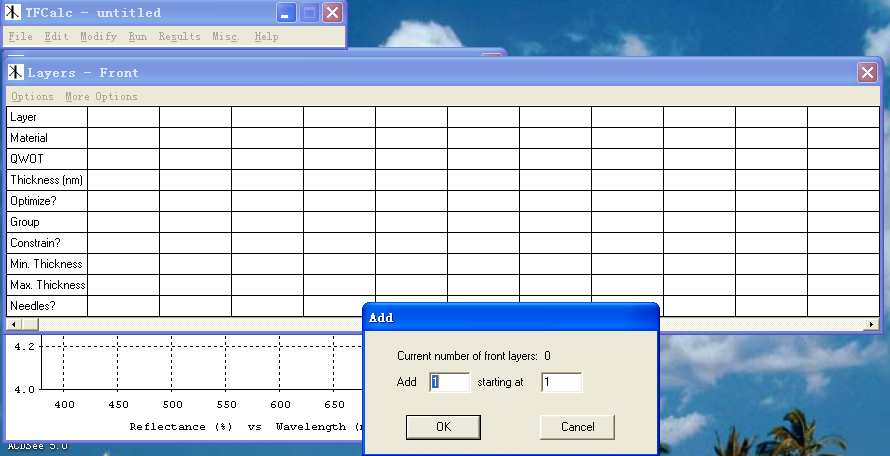

1．  选择Options Front Layers…..,添加层数，如图7，在弹出的输入框的第一个中输入3代表3层，如图8



1．  然后点“OK”，进入，出现如图9的画面。



1．  现在把Material(材料)项中的，改成你所要的材料AL2O3  ZRO2  MGF2，把Optimize?(优化否)项中的NO，全部改为YES（如图10）

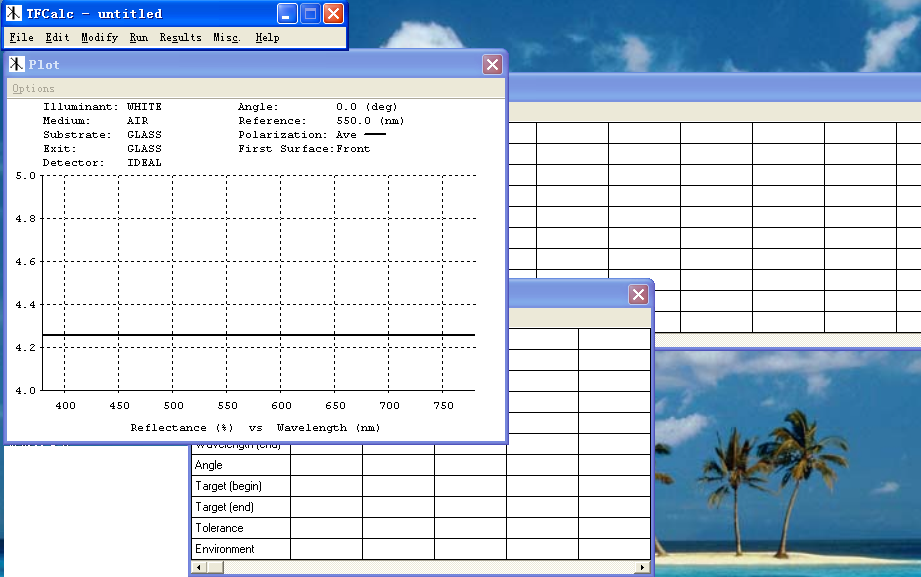

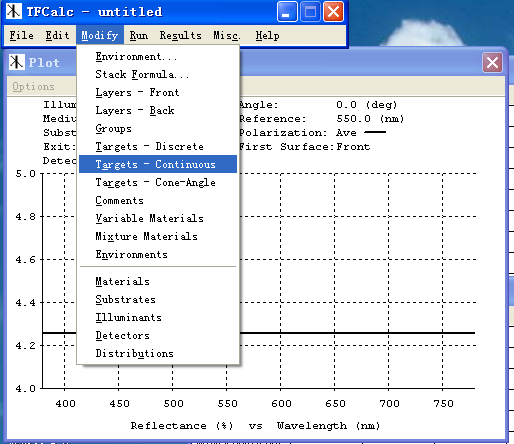

选择Modify菜单中的Targets—continuous项来设定优化目标（如图11）

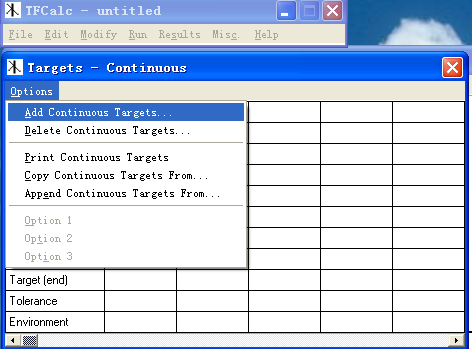

11．              选择Options中的Add Continuous targets….(如图12)，点击进入，如果是创建一个优化目标的话

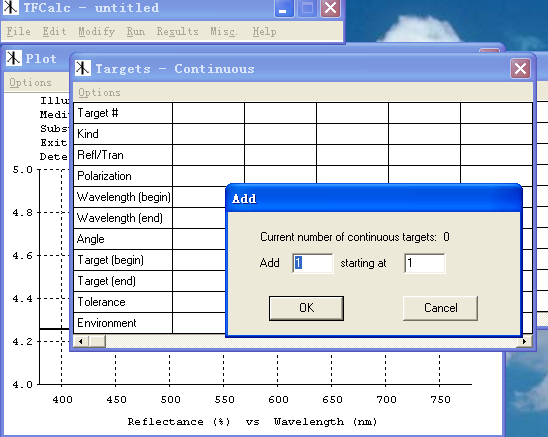

就不用改，如果要创建几个优化目标的话，就在第一个输入框中输入几。如图13

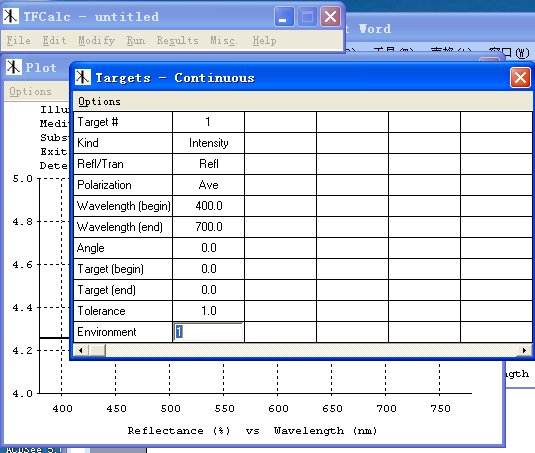

11．              如图14，在Wavelength(begin)(起始波长)处输入400，在Wavelength(end)（结束波长）处输入700

其它不要动。

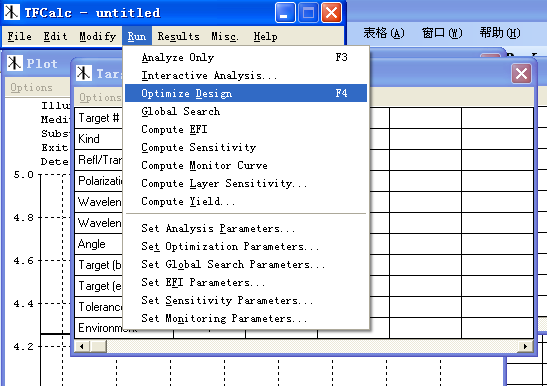

完成后，选Run菜单的Optimize Design选项进行优化，如图15

优化界面如图16

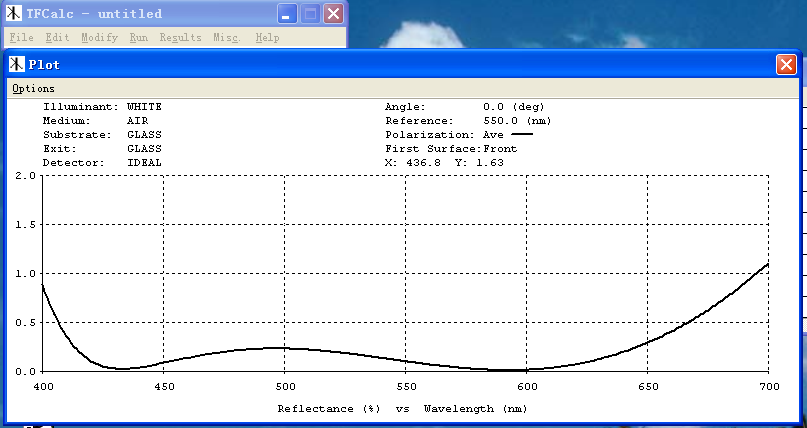

优化完成后，点击Analyze查看优化后的曲线，如图17

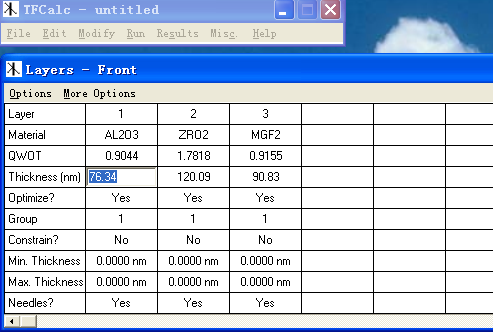

16．好了，这个AR的膜系已设计完成了，要查看每层的物理厚度，可以打开菜单Modify中选Layers—Front如图18

17．763．4   120.09  90.83  就是我们优化后的厚度了

具体优化操作请看,视频实例优化
