光学滤光片有哪些专业术语呢?

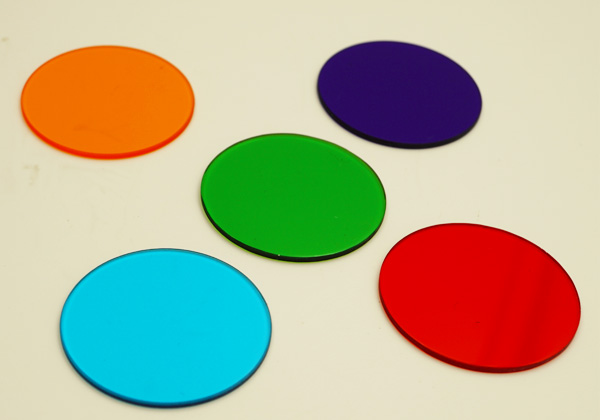

滤光片是塑料或玻璃片再加入特种染料做成的,红色滤光片只能让红光通过,如此类推。玻璃片的透射率原本与空气差不多,所有色光都可以通过,所以是透明的,但是加了染料后,分子结构就发生了变化,折射率也发生变化,对某些色光的通过就有变化了。比如一束白光通过蓝色滤光片,射出的是一束蓝光,而绿光、红光极少,大多数被滤光片吸收了。滤光片是用来选取所需波段的光学仪器,滤光片的一个共性,就是没有任何滤光片能让天体的成像变得更明亮,因为所有的滤光片都会吸收某些波长,从而使物体变得更暗。滤光片有什么具体的专业术语呢?
入射角度:入射光线和滤光片表面法线之间的夹角。当光线正入射时,入射角为0°。
光谱特性:滤光片光谱参数(透过率T,反射率R,光密度OD,位相,偏振状态s,p等相对于波长变化的特性)。
中心波长:带通滤光片的中心称为中心波长(CWL)。通带宽度用最大透过率 一半处的宽度表示(FWHM),通常称为半宽。
有效孔径:光学系统中有效利用的物理区域。通常于滤光片的外观尺寸相似,同心,尺寸略小些。
截止位置/前-后:cut-on对应光谱特性从衰减到透过的50%点,cut-off对应光谱特性从透过到衰减的50%点。有时也可定义为峰值透过率的5%或者10%点。
公差Tolerance::任何产品都有制造公差。以带通滤光片为例,中心波长要有公差, 半宽要有公差,因此定购产品时一定要标明公差范围。滤光片实际使用过程中并非公差越小越好,公差越小,制造难度越大,成本越高。用户可以根据实际需要,提出合理公差范围。
